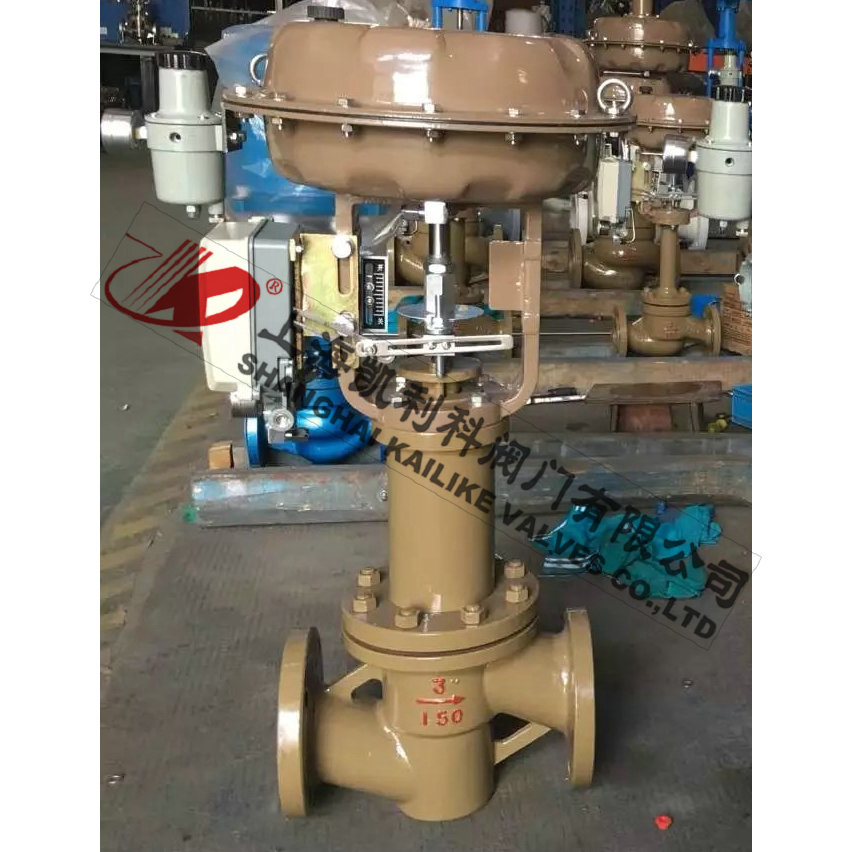

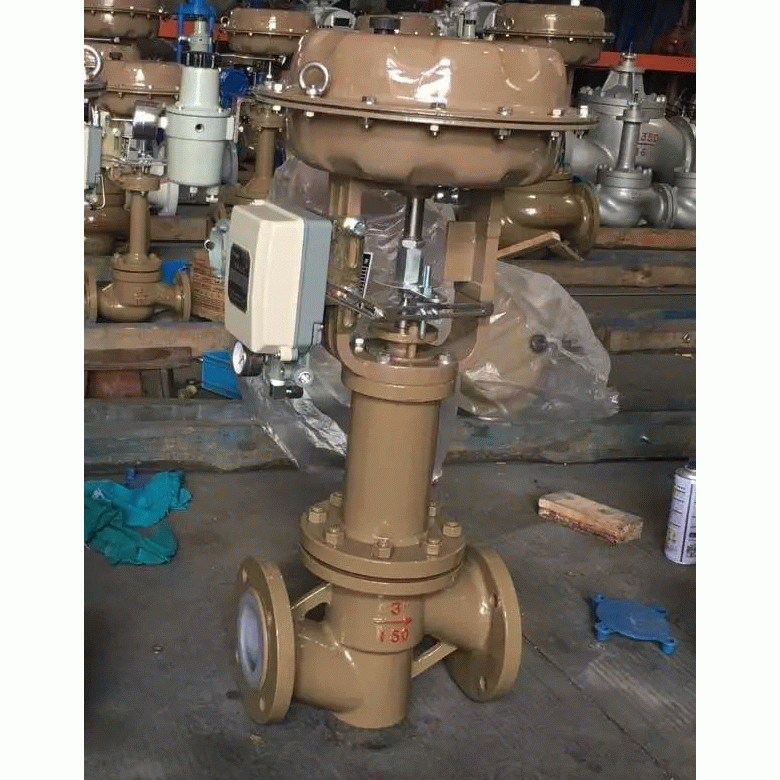

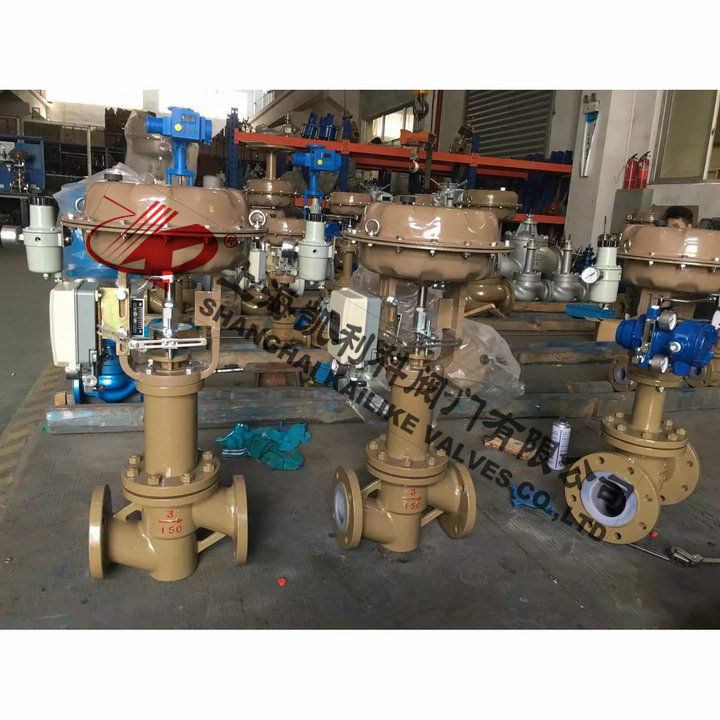

產品名稱：	氣動波紋管襯氟調節閥	產品型號：	ZJHPF46
公稱通徑：	DN20～DN150	結構形式：	直通式、波紋管式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZJHPF46氣動波紋管襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。

產品特點

（1）耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
（2）密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
（4）調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。
（5）特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~ 200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。

結構特征

氣開-氣關正反作用



技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性

執行機構

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

零件材料

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

外形結構圖



主要外形尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
	PN40	194	197	200	235	267	292	317	368	425	473
	PN64	206	200	210	251	286	311	337	394	440	508
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
D		220	220	220	220	220	270	270	270	320	320
