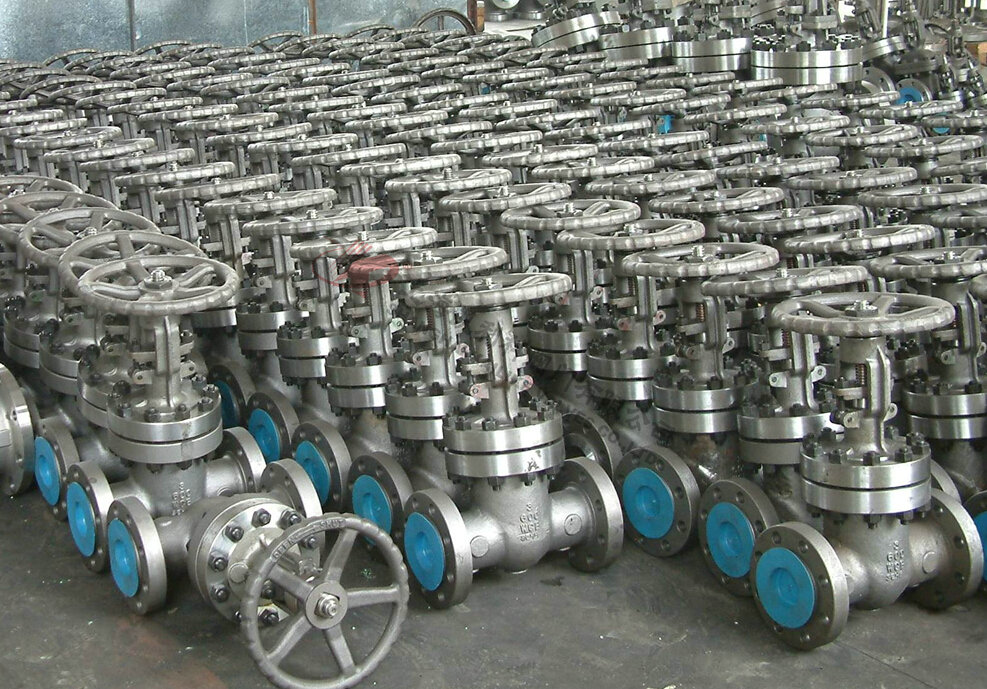

Z41H不銹鋼高壓閘閥
Z41H不銹鋼高壓閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
|
產品名稱： |
不銹鋼高壓閘閥 |
產品型號： |
Z41H |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.6Mpa～25.0Mpa |
連接方式： |
法蘭、焊接 |
|
適用溫度： |
-20ºC～+150ºC～425ºC～550ºC |
驅動方式： |
手動、傘齒輪、電動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z41H不銹鋼高壓閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
執行標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 HB/T9092 |
主要性能參數
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
Z41H-100C |
100 |
10.0 |
≤ 425 |
水、蒸汽、油品 |
|
Z41H-160C |
160 |
16.0 |
|
Z41H-250C |
250 |
25.0 |
|
Z41Y-100C |
100 |
10.0 |
|
Z41Y-160C |
160 |
16.0 |
|
Z41Y-250C |
250 |
25.0 |
|
Z41Y-100I |
100 |
10.0 |
≤ 550 |
蒸汽、油品 |
|
Z41Y-160I |
160 |
16.0 |
|
Z41Y-250I |
250 |
25.0 |
|
Z41W-100P |
100 |
10.0 |
≤ 200 |
醋酸類 |
|
Z41W-160P |
160 |
16.0 |
|
Z41W-250P |
250 |
25.0 |
主要零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z41H-100C |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z41H-160C |
|
Z41H-250C |
|
Z41Y-100 |
堆焊硬質合金 |
|
Z41Y-160 |
|
Z41Y-250 |
|
Z41Y-100I |
鉻鉬鋼 |
鉻鉬鋼 |
堆焊硬質合金 |
石棉石墨或柔性石墨 |
|
Z41Y-160I |
|
Z41Y-250I |
|
Z41W-100P |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z41W-160P |
|
Z41W-250P |

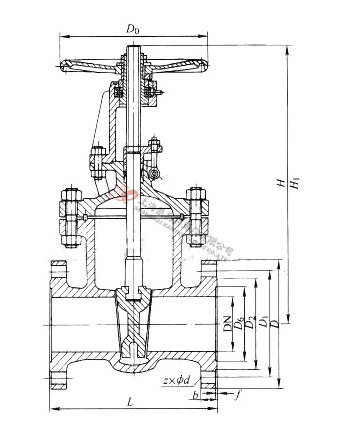

外形結構圖
PN100主要外形尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×ød |
H |
H1 |
D0 |
重量 / kg |
|
25 |
210 |
135 |
100 |
78 |
501 |
24 |
4×ø18 |
310 |
— |
— |
13 |
|
32 |
230 |
150 |
110 |
82 |
65 |
24 |
4×ø23 |
320 |
— |
— |
20 |
|
40 |
240 |
165 |
125 |
95 |
75 |
26 |
4×ø23 |
360 |
— |
— |
60 |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×ø25 |
490 |
558 |
360 |
50 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×ø25 |
540 |
622 |
400 |
70 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×ø25 |
572 |
671 |
400 |
100 |
|
100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×ø30 |
573 |
671 |
400 |
110 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×ø34 |
744 |
892 |
560 |
180 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×ø34 |
800 |
972 |
560 |
250 |
|
200 |
550 |
430 |
360 |
312 |
265 |
54 |
12×ø41 |
800 |
972 |
560 |
360 |
|
250 |
650 |
500 |
430 |
382 |
320 |
60 |
12×ø41 |
1050 |
1305 |
— |
— |
|
300 |
750 |
585 |
500 |
442 |
375 |
70 |
16×ø48 |
1200 |
1505 |
— |
— |
PN160主要外形尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×ød |
H |
H1 |
H0 |
重量 / kg |
|
15 |
170 |
110 |
75 |
52 |
35 |
24 |
4×ø18 |
230 |
250 |
200 |
7 |
|
20 |
190 |
130 |
90 |
62 |
45 |
26 |
4×ø23 |
260 |
288 |
200 |
10 |
|
25 |
210 |
140 |
100 |
72 |
50 |
28 |
4×ø23 |
280 |
310 |
280 |
14 |
|
32 |
230 |
165 |
115 |
85 |
65 |
30 |
4×ø25 |
312 |
350 |
320 |
21 |
|
40 |
260 |
175 |
125 |
93 |
75 |
32 |
4×ø27 |
350 |
395 |
320 |
26 |
|
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×ø25 |
512 |
612 |
360 |
73 |
|
65 |
360 |
245 |
190 |
152 |
110 |
44 |
8×ø30 |
560 |
677 |
360 |
110 |
|
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×ø30 |
585 |
686 |
400 |
141 |
|
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×ø34 |
631 |
751 |
450 |
185 |
|
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×ø41 |
723 |
868 |
560 |
320 |
|
150 |
600 |
390 |
318 |
270 |
305 |
66 |
12×ø41 |
820 |
997 |
640 |
462 |
|
200 |
750 |
480 |
400 |
245 |
265 |
78 |
12×ø48 |
990 |
1224 |
720 |
711 |
PN250外形尺寸請聯系我司技術部索取。
