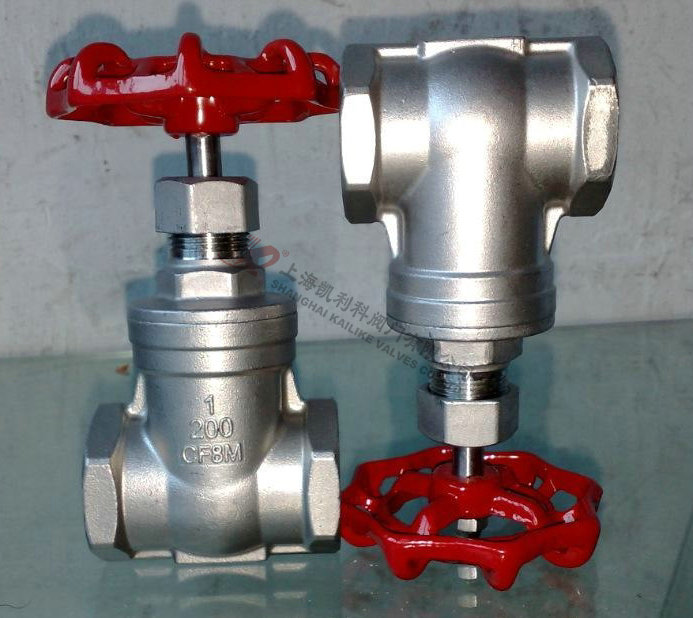

Z11H絲扣閘閥

Z11H絲扣閘閥適用溫度范圍： -20-232-350℃ ● 公稱壓力： 2.5Mpa ● 適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ） ● 螺紋類型； G.NPT.BSPT.BSP.DIN259/2999

產品名稱：	絲扣閘閥	產品型號：	Z11H
公稱通徑：	DN15～DN50	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	絲口
適用溫度：	-20ºC～+150ºC	驅動方式：	手動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z11H絲扣閘閥適用溫度范圍： -20-232-350℃ ● 公稱壓力： 2.5Mpa ● 適用介質：水、油、氣及某些腐蝕性液體（ W.O.G ） ● 螺紋類型； G.NPT.BSPT.BSP.DIN259/2999

主要零部件材料

序號	零件名稱	材質
1	閥體	不銹鋼 CF8M/CF8
2	閘板	不銹鋼 CF8M/CF8
3	閥桿	不銹鋼 SS316/SS304
4	閥蓋	不銹鋼 CF8M/CF8
5	填料	聚四氟乙烯
6	止推墊片	不銹鋼 SS304
7	閥桿架	不銹鋼 SS316/SS304
8	填料	聚四氟乙烯
9	螺母	不銹鋼 SS304
10	填料壓蓋螺母	不銹鋼 SS316/SS304
11	手輪	鋁合金
12	銘牌	鋁
13	手輪墊片	不銹鋼 SS304
14	手輪螺母	不銹鋼 SS304

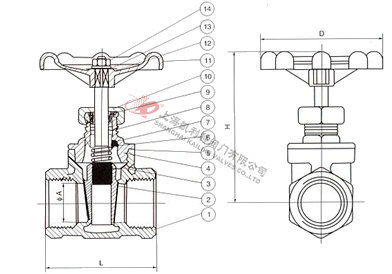

外形結構圖

主要外形尺寸

口經	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100

聲明：【Z11H絲扣閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z11H絲扣閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
