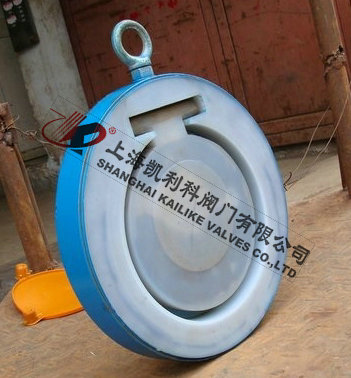

H74F46襯氟對夾止回閥
H74F46襯氟對夾止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
|
產品名稱： |
襯氟對夾止回閥 |
產品型號： |
H74F46 |
|
公稱通徑： |
DN40～DN500 |
結構形式： |
旋啟式 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa～2.5MPa |
連接方式： |
對夾式 |
|
適用溫度： |
-50ºC～+150ºC |
驅動方式： |
介質推動 |
|
連接材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
王水、硫酸、鹽酸、氫氟酸等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H74F46襯氟對夾止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
標準規范
設計制造標準：GB/T 12236
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要零部件的材料
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
襯里層/閥蓋 |
襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） |
|
3 |
軸、閥瓣（板） |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
外形結構圖
主要外形尺寸
|
公稱通徑 |
PN0.6(Mpa) |
PN1.0/1.6(Mpa) |
PN2.5 (Mpa) |
|
DN |
L |
D（kg） |
W（kg） |
L |
D |
W（kg） |
L |
D |
W（kg） |
|
40 |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
|
50 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
|
65 |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
|
80 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |
|
100 |
52 |
145 |
4.8 |
52 |
155/157 |
5.4 |
52 |
157 |
6.3 |
|
150 |
56 |
200 |
6.5 |
56 |
210/216 |
7.8 |
56 |
216 |
8.8 |
|
200 |
60 |
255 |
8 |
60 |
265/270 |
10 |
60 |
270 |
12 |
|
250 |
68 |
310 |
15 |
68 |
320/324 |
18 |
68 |
324 |
20 |
|
300 |
78 |
362 |
25 |
78 |
368/381 |
30 |
78 |
381 |
32 |
|
350 |
78 |
412 |
36 |
78 |
428/423 |
41 |
78 |
413 |
45 |
|
400 |
102 |
462 |
46 |
102 |
482/470 |
55 |
102 |
470 |
60 |
|
450 |
114 |
518 |
68 |
114 |
532/533 |
78 |
114 |
533 |
85 |
|
500 |
127 |
568 |
81 |
127 |
585/584 |
90 |
127 |
584 |
98 |
聲明：【H74F46襯氟對夾止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H74F46襯氟對夾止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
