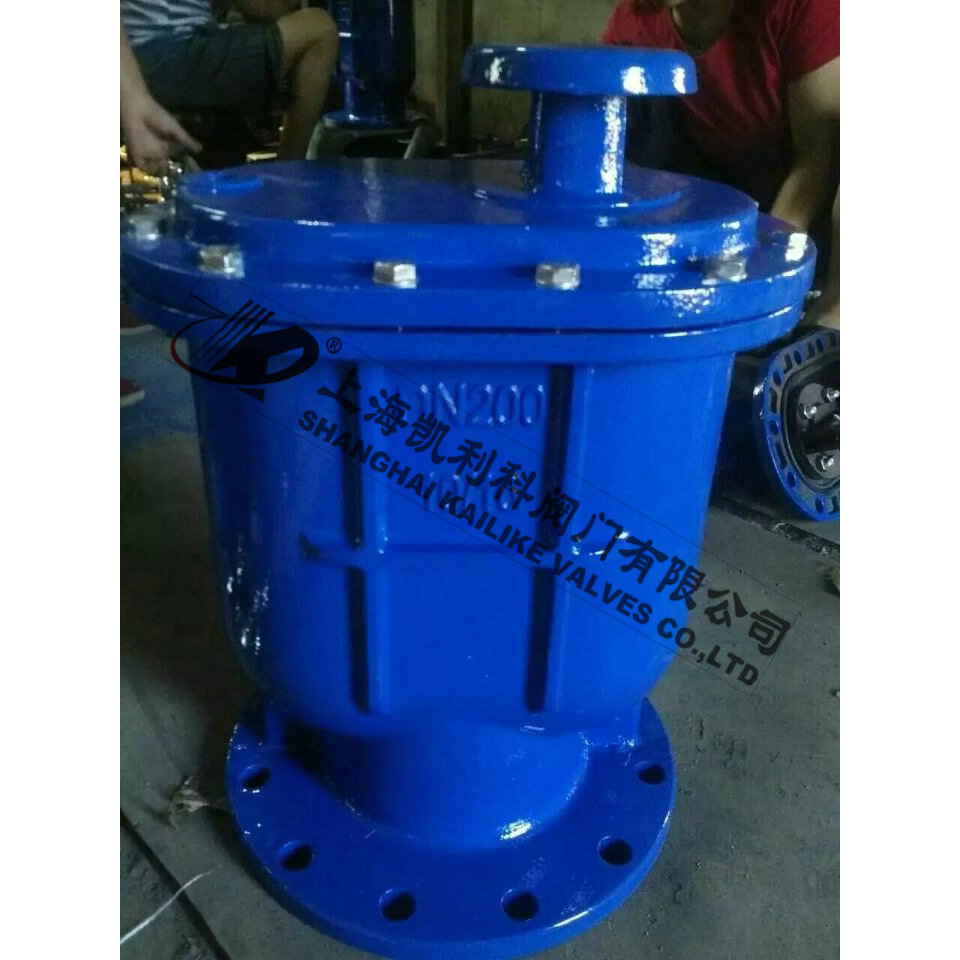

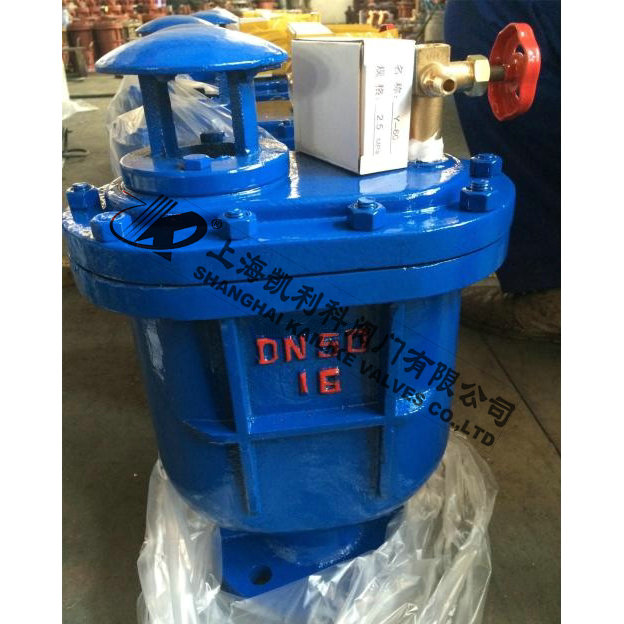

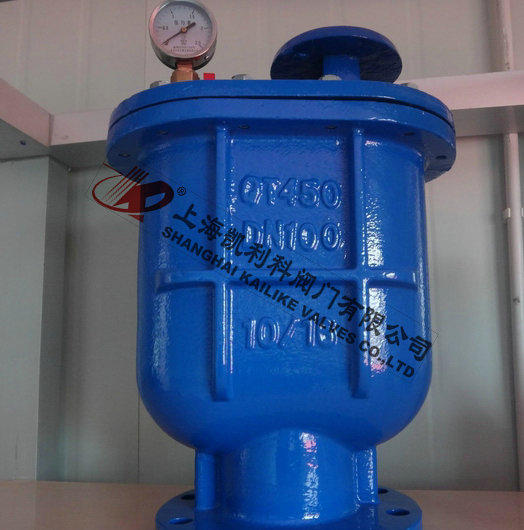

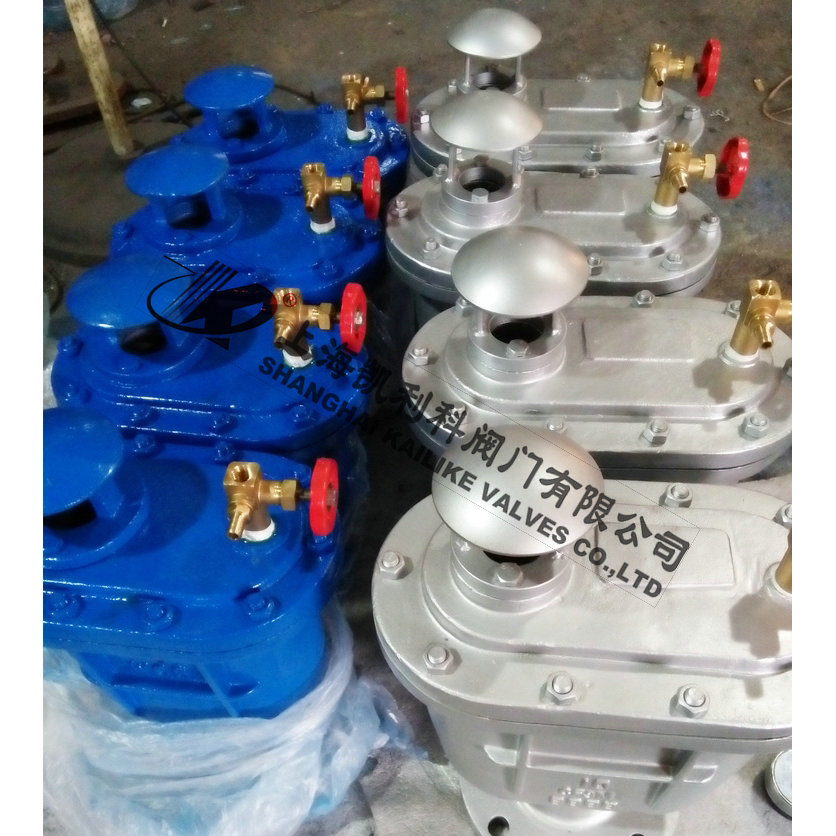

CARX管道排氣閥
CARX管道排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
|
產品名稱： |
管道排氣閥 |
產品型號： |
CARX |
|
公稱通徑： |
DN15～DN200 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa-2.5MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CARX管道排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。.
工作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
主要零部件
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
HT200 |
|
2 |
閥蓋 |
HT200 |
|
3 |
浮球 |
SUS 304 |
|
4 |
杠桿架 |
鑄銅ZH59 |
|
5 |
桿 |
鑄銅ZH59 |
|
6 |
塞頭 |
丁睛橡膠NBR |
每小時排氣量表
|
規格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
立方米/小時 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
542-22608 |
外形結構圖
主要外形尺寸
|
公稱通徑DN(mm) |
尺寸(mm) |
|
L |
L1 |
H |
Z |
d |
|
15 |
280 |
176 |
330 |
-- |
-- |
|
20 |
280 |
176 |
330 |
-- |
-- |
|
25 |
280 |
176 |
330 |
-- |
-- |
|
32 |
280 |
176 |
330 |
-- |
-- |
|
50 |
300 |
190 |
445 |
4 |
18 |
|
65 |
360 |
200 |
475 |
4 |
18 |
|
80 |
365 |
210 |
500 |
8 |
18 |
|
100 |
390 |
245 |
560 |
8 |
18 |
|
150 |
460 |
275 |
605 |
8 |
22 |
|
200 |
537 |
330 |
686 |
8 |
22 |
安裝位置的選擇
CARX管道排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
安裝總圖
安裝說明
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容3、納技術人員調整及維護工作。
4、若管道排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
5、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
