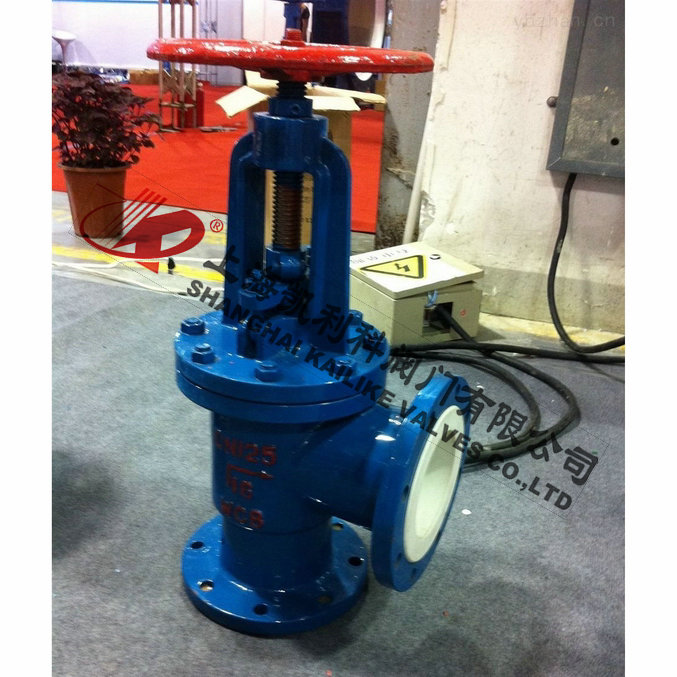

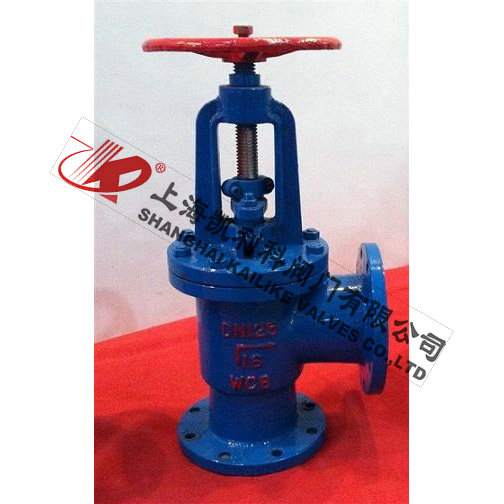

產品名稱：	襯氟角式截止閥	產品型號：	J44F46
公稱通徑：	DN15～DN600	結構形式：	角式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	腐蝕性液體或氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J44F46襯氟角式截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

執行標準

設計規范：GB/T12233GB/T12235
結構長度：GB/T12221
連接法蘭：JB/T78JB/T79
試驗與檢驗：GB/T13927
產品標識：GB/T12220
供貨規范：JB/T7928

產品優點

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。 　
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。 　
4、水錘現象不易產生。原因是關閉時間長。

性能規范

襯里、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

主要零件

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

外形結構圖

主要外形尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	4-φ18
100	4	175	215	180	155	3	22	8-φ18
125	5	200	245	210	185	3	24	8-φ18
150	6	225	280	240	210	3	24	8-φ23
200	8	275	335	295	265	3	26	8-φ23
250	10	325	390	350	320	3	28	12-φ23
300	12	375	440	400	368	4	28	12-φ23
PN1.6MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	8-φ18
100	4	175	215	180	155	3	24	8-φ18
125	5	200	245	210	185	3	26	8-φ18
150	6	225	280	240	210	3	28	8-φ23
200	8	275	335	295	265	3	30	8-φ23
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18



聲明：【J44F46襯氟角式截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J44F46襯氟角式截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
