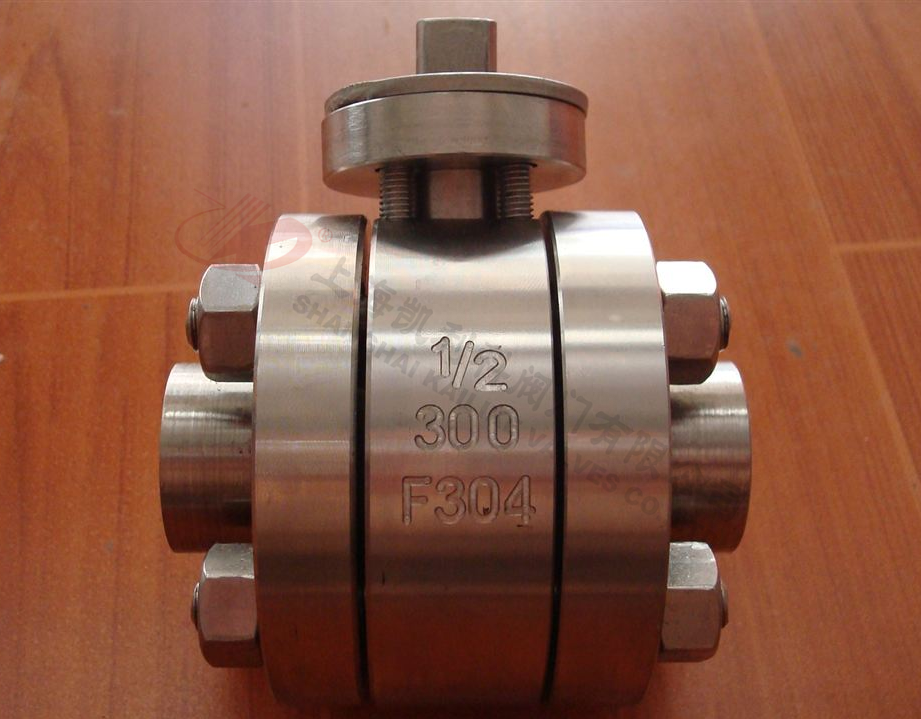

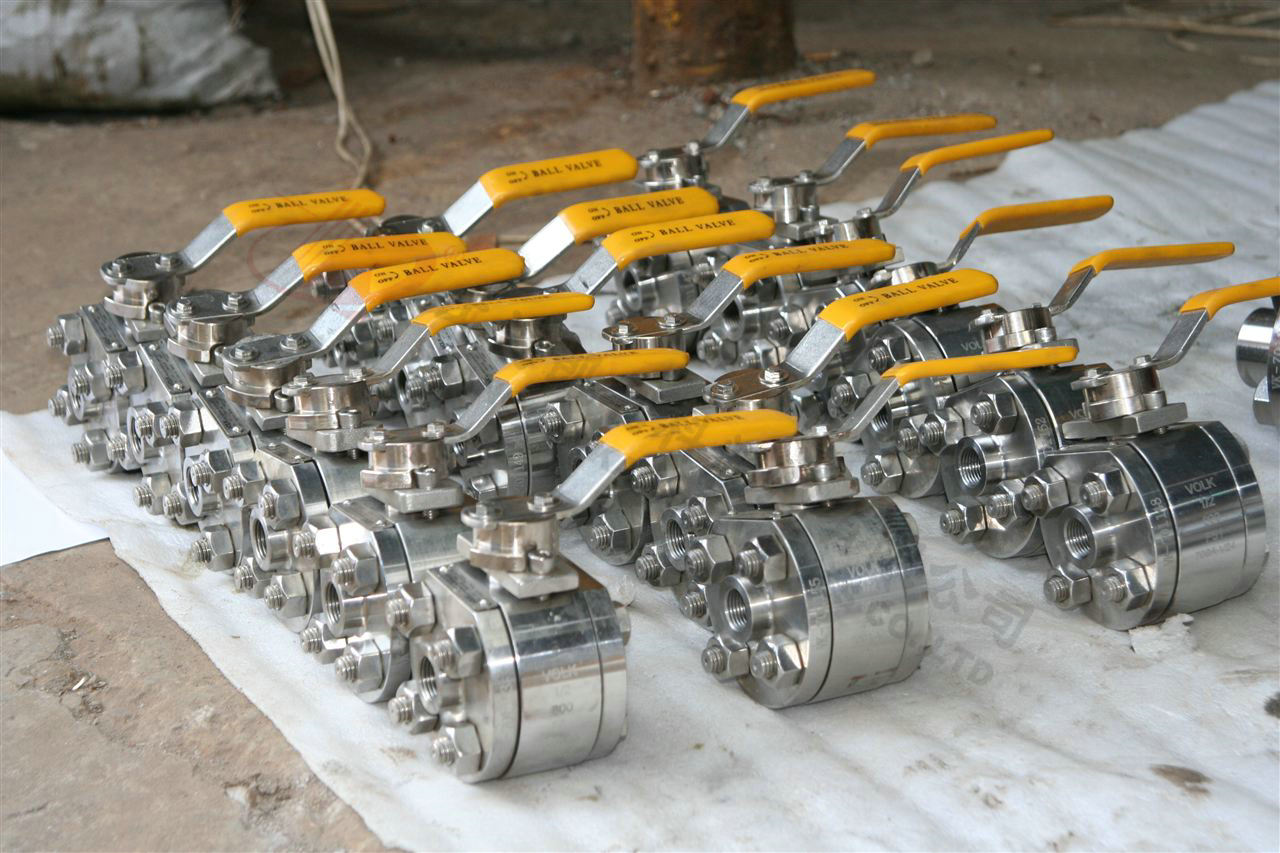

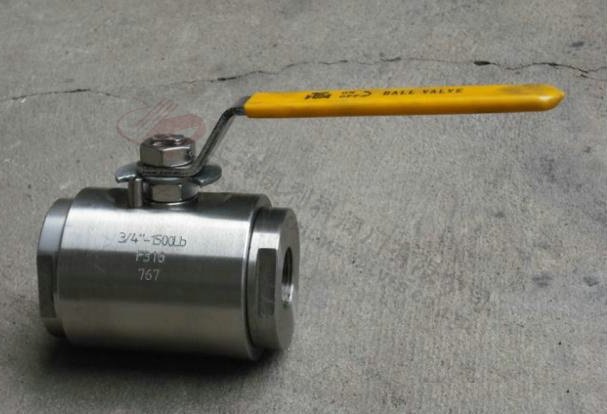

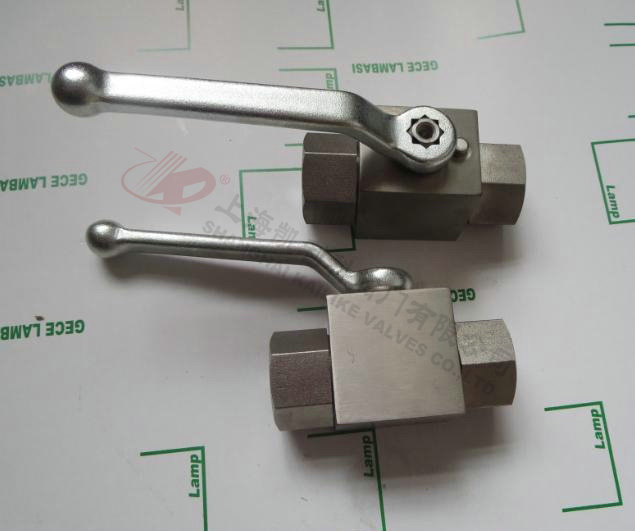

Q11N-160P,320P內螺紋高壓球閥
Q11N-160P/320P內螺紋高壓球閥主要用于石油，天然氣的長距離管線輸送管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
|
產品名稱： |
內螺紋高壓球閥 |
產品型號： |
Q11N-160P/320P |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～32.0Mpa、Class 150～2500Lb |
連接方式： |
內螺紋 |
|
適用溫度： |
≤550ºC |
驅動方式： |
電動、氣動 |
|
閥體材質： |
鍛鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、氣體、天然氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q11N-160P/320P內螺紋高壓球閥主要用于石油，天然氣的長距離管線輸送管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬凱利科公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
產品特點
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。
設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
主要零件材料
|
零件名稱 |
材料 |
|
GB |
ASTM |
|
彈簧 |
60SizMnl |
AISI9260 |
|
閥座 |
25 |
A105 |
|
密封圈 |
PTFE |
PTFE |
|
O型圈 |
NBR |
NBR |
|
螺釘 |
35CrMo |
A193-B7 |
|
墊片 |
PTFE柔性石墨 |
|
下閥桿 |
2Cr13 |
A276-410 |
|
墊片 |
PTFE柔性石墨 |
|
底蓋 |
25 |
A105 |
|
閥體、端 |
25 |
A105 |
|
墊片 |
PTFE柔性石墨 |
|
O型圈 |
NBR |
NBR |
|
球體 |
A105+HCr |
|
滑動軸承 |
|
PTFE |
|
閥桿 |
2Cr13 |
A276-410 |
|
注脂閥 |
組件 |
|
墊片 |
PTFE+不銹鋼 |
PTFE+304 |
|
填料箱 |
25 |
A105 |
|
壓蓋 |
25 |
A105 |
|
O型圈 |
NBR |
NBR |
|
支架 |
Q235A |
碳鋼 |
|
鍵 |
45 |
AISI C 1045 |
|
連接套 |
45 |
AISI C 1045 |
|
驅動裝置 |
組件(電動或氣動裝置) |
（內螺紋）結構尺寸圖
（NPT螺紋）主要外形尺寸
|
口徑 |
d |
L |
L1 |
H |
W |
D |
L3 |
|
流量 |
總長 |
中段瓣總長 |
中心高度 |
手柄長度 |
半插口 |
有效長度 |
|
NPT3/8″ |
10 |
100 |
60 |
62 |
150 |
17.80 |
10 |
|
NPT1/2″ |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
|
NPT3/4″ |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
|
NPT1″ |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
|
NPT11/4″ |
31 |
160 |
9 |
95 |
255 |
42.80 |
13 |
|
NPT11/2″ |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
|
NPT2″ |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
|
NPT21/2″ |
63 |
- |
- |
- |
- |
74.20 |
16 |
|
NPT3″ |
78 |
- |
- |
- |
- |
90.15 |
16 |
|
NPT4″ |
98 |
- |
- |
- |
- |
115.80 |
19 |
采用：ASME、B16.11-1991標準。
（G螺紋）主要外形尺寸
|
公稱通徑DN（mm） |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|
管螺紋 |
尺寸（mm） |
管螺紋 |
尺寸（mm） |
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
90 |
130 |
聲明：【Q11N-160P,320P內螺紋高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q11N-160P,320P內螺紋高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
