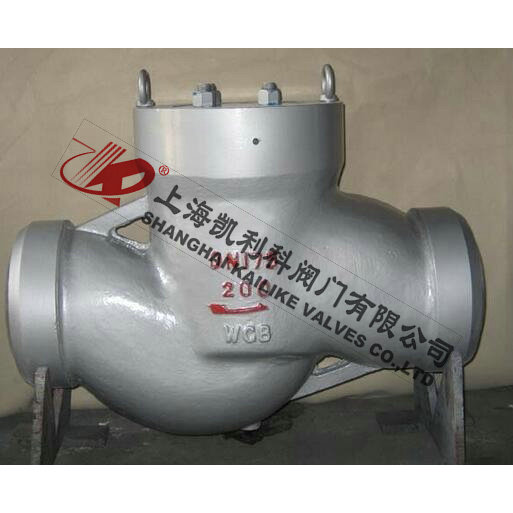

H61Y,H61H高壓升降式止回閥
H61Y、H61H高壓升降式止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。
|
產品名稱： |
高壓升降式止回閥 |
產品型號： |
H61Y、H61H |
|
公稱通徑： |
DN10～DN700 |
結構形式： |
升降式 |
|
公稱壓力： |
16.0MPa～25.0MPa～32.0MPa |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、鉻鉬釩鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H61Y、H61H高壓升降式止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。
執行標準
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。
結構簡述
1、閥瓣作升降運動，連通管使閥瓣的上腔與閥門出口連通，在閥瓣升起與回落時，減少了沖擊和振動，并使閥瓣達到全行程。
2、閥體上腔采用不銹鋼導向套，保證閥瓣動作靈活。
3、閥瓣與閥座密封面采用鉆基硬質合金等離子噴焊而成，硬度高、抗沖蝕、抗擦傷性能好。
性能規范
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |
主要零件材料
|
型號 |
零件名稱 |
|
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
H61Y-250
H61Y-320 |
碳鋼 |
碳鋼 |
彈簧鋼 |
不銹鋼 |
柔性石墨 |
碳鋼 |
碳鋼 |
優質碳素鋼 |
H61Y-P54100V
H61Y-P57170V |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
彈簧鋼 |
鉻鑰釩鋼 |
柔性石墨 |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
鉻鑰鋼 |
外形結構圖
主要外形尺寸
|
公稱通徑DN(mm) |
尺寸（mm） |
|
D1 |
D2 |
L |
H |
|
10 |
12 |
23 |
120 |
105 |
|
20 |
27 |
45 |
135 170 |
125 |
|
25 |
28 |
46 |
135 200 170 |
124 |
|
32 |
30 |
50 |
180 200 |
250 |
|
40 |
38 |
60 |
230 |
300 |
|
50 |
61 |
80 |
350 320 |
350 |
|
65 |
69 |
90 |
260 370 |
380 |
|
80 |
84 |
118 |
340 400 430 |
330 |
|
100 |
113 |
138 |
410 455 560 |
390 |
|
150 |
150 |
190 |
750 |
428 |
|
175 |
186 |
239 |
900 |
518 |
|
200 |
201 |
260 |
950 |
|
備注：安裝在水平管道，作為自動防止介質逆流的安全裝置。
