氣動切斷球閥,氣動O型切斷球閥

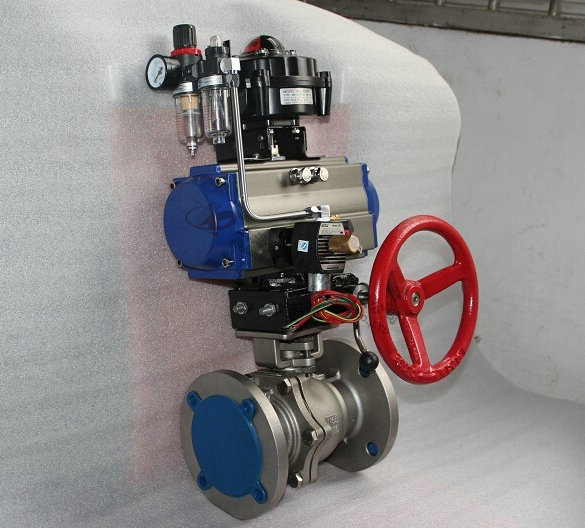

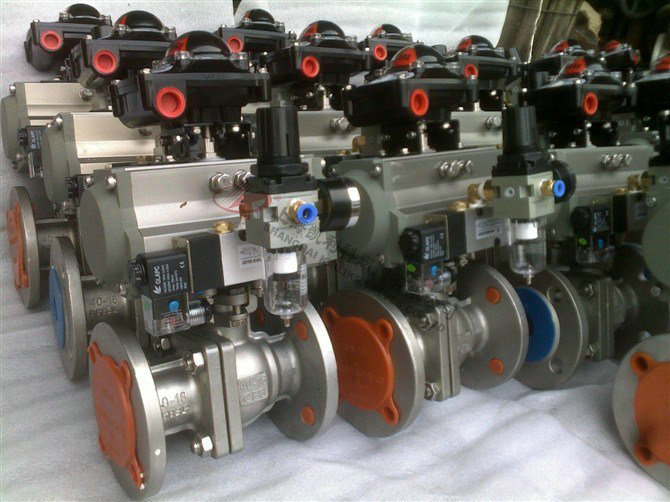

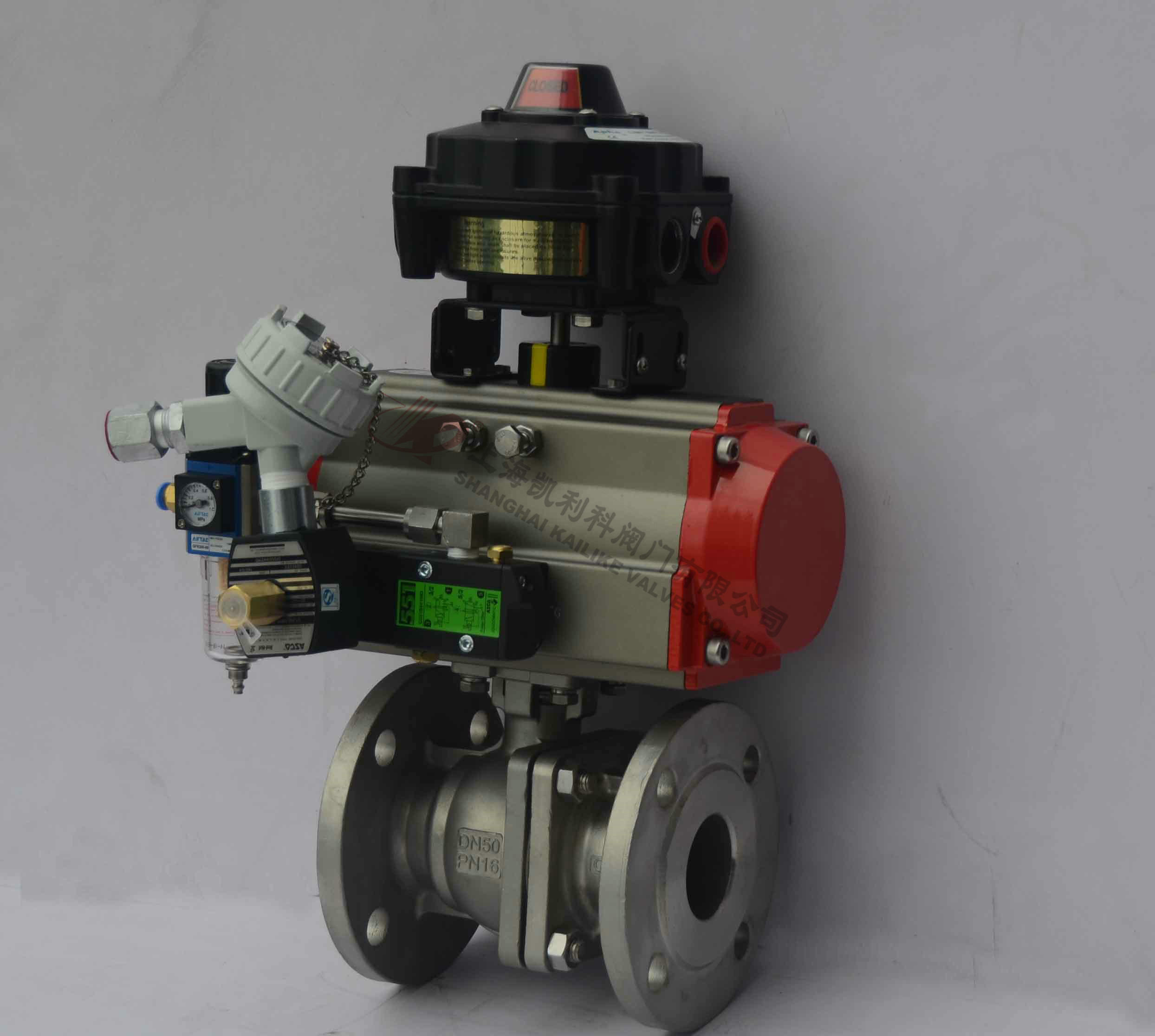

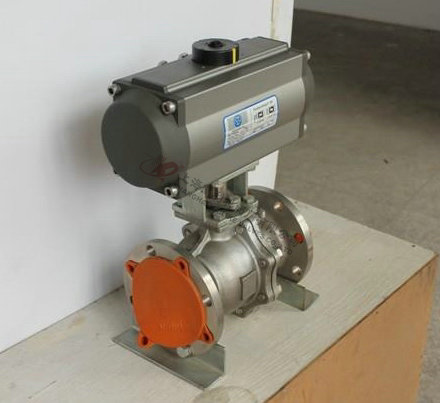

Q641F氣動切斷球閥、氣動O型切斷球閥一種轉角為90°的旋轉類球閥，也可稱為"氣動O型球閥"。是采用角行程氣動執行器及球閥組成。是在引進國外先進技術的基礎上進行特殊設計、精心制造的產品。采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉。
|
產品名稱： |
氣動切斷球閥、氣動O型切斷球閥 |
產品型號： |
Q641F |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～16.0Mpa |
連接方式： |
法蘭、對夾、內螺紋、焊接 |
|
適用溫度： |
≤350ºC |
驅動方式： |
氣動(可佩帶手動) |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q641F氣動切斷球閥、氣動O型切斷球閥一種轉角為90°的旋轉類球閥，也可稱為"氣動O型球閥"。是采用角行程氣動執行器及球閥組成。是在引進國外先進技術的基礎上進行特殊設計、精心制造的產品。采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動
切斷球閥、氣動
O型切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
產品特點
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
設計規范
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T9113.1、API 598 |
主要技術參數
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|
閥體形式 |
兩段式鑄造球閥 |
|
連接形式 |
法蘭式、焊接式、對夾式、螺紋式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的2% |
執行器技術參數
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|
填料 |
V型PTFE四氟填料、柔性石墨 |
主要設計標準
|
試驗標準 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|
試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
外形結構圖
安裝連接尺寸
|
公稱通徑DN(mm) |
主要尺寸 |
法蘭尺寸 |
|
PN1.6MPa |
PN2.5MPa |
|
L |
H |
H1 |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
15 |
130 |
185 |
/ |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
/ |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
/ |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
/ |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
/ |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
102 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
114 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
127 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
152 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
184 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
219 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
273 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
360 |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
395 |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
