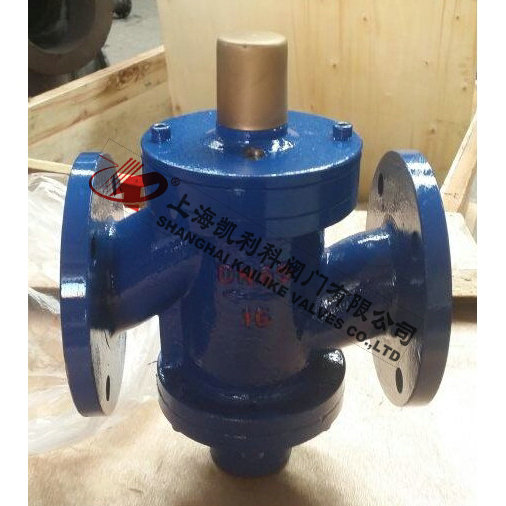

ZLF自力式平衡閥
ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZLF自立式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。ZLF自力式平衡閥流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。
|
產品名稱： |
自力式平衡閥 |
產品型號： |
ZLF |
|
公稱通徑： |
DN15～DN350 |
功能作用： |
平衡流量 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭式、內螺紋 |
|
適用溫度： |
-0ºC～+80ºC |
驅動方式： |
自力式 |
|
閥體材質： |
球墨鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZLF自立式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。ZLF自力式平衡閥流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。
產品特點
1、可按設計要求或實際要求設定流量，自動消除系統的壓差波動，保持流量不變。
2、克服系統冷熱不均現象，提高供冷水（熱水）的質量。
3、徹底解決近端壓差大，遠差壓差的矛盾。
4、減少系統循環水量，減低系統阻力。
5、減少設計工作量，不需對管道進行繁瑣的水力平衡計算，管網設計簡單，維修方便，節約造價。
6、采用先進的技術膜片，理論誤差為零，且可承受0.8的壓差，整圈流量顯示均為測試值。
零部件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
灰鑄鐵、球鐵、鑄鋼、不銹鋼 |
|
閥桿 |
不銹鋼 |
|
閥瓣 |
鑄銅 |
|
膜片 |
丁腈橡膠 |
性能規范
|
型號 |
ZLF-16 |
|
公稱壓力 |
1.6 MPa |
|
殼體試驗壓力 |
2.4MPa |
|
使用介質 |
水、油等非腐蝕性液體 |
|
介質溫度 |
0-80℃ |
外形結構圖
主要外形尺寸
|
產品型號 |
公稱通徑 (mm) |
L |
H1 |
H2 |
流量控制范圍 m3/h |
|
ZLF-16 |
15 |
110 |
122 |
70 |
0.1～1 |
|
ZLF-16 |
20 |
110 |
122 |
70 |
0.1～1.5 |
|
ZLF-16 |
25 |
115 |
137 |
74 |
0.2～2 |
|
ZLF-16 |
32 |
160 |
182 |
91 |
0.5～4 |
|
ZLF-16 |
40 |
200 |
191 |
147 |
1～6 |
|
ZLF-16 |
50 |
215 |
197 |
147 |
2～10 |
|
ZLF-16 |
65 |
230 |
205 |
154 |
3～15 |
|
ZLF-16 |
80 |
275 |
259 |
181 |
5～25 |
|
ZLF-16 |
100 |
290 |
268 |
211 |
10～35 |
|
ZLF-16 |
125 |
315 |
334 |
227 |
15～50 |
|
ZLF-16 |
150 |
350 |
357 |
260 |
30～80 |
|
ZLF-16 |
200 |
430 |
407 |
303 |
40～180 |
|
ZLF-16 |
250 |
520 |
452 |
367 |
100～300 |
|
ZLF-16 |
300 |
635 |
486 |
430 |
150～500 |
|
ZLF-16 |
350 |
670 |
555 |
495 |
200～700 |

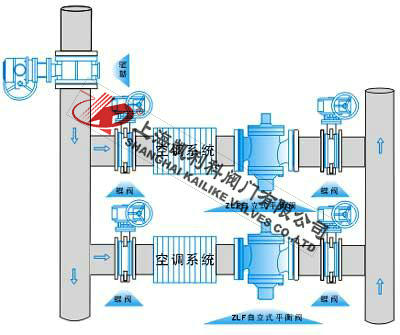

安裝示意圖
聲明：【ZLF自力式平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZLF自力式平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
