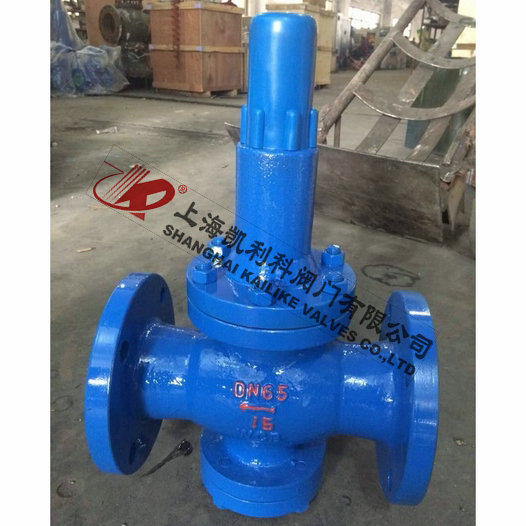

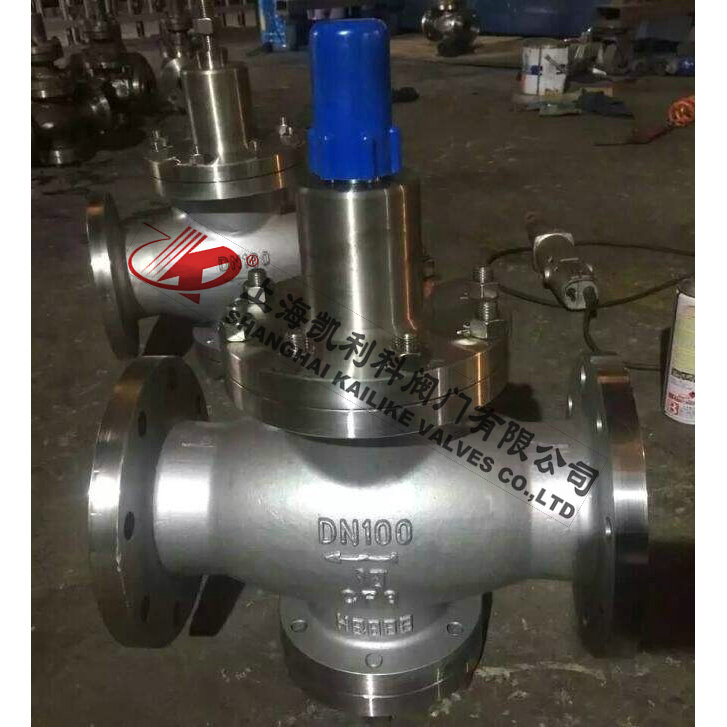

Y42X可調式減壓閥
Y42X可調式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
|
產品名稱： |
可調式減壓閥 |
產品型號： |
Y42X |
|
公稱通徑： |
DN15～DN500 |
結構形式： |
彈簧可調式 |
|
工作壓力： |
1.0MPa～16.0MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-20ºC～+90ºC |
功能作用： |
減壓后穩壓 |
|
閥體材質： |
不銹鋼、鑄鐵、鑄鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、氣等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Y42X可調式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
性能規范
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
|
流量特性偏差（Mpa）△P2G |
GB12246-1989 |
|
最小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|
標準 |
其他非標定制 |
減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
外形結構圖
主要外形尺寸
|
公稱通徑DN |
外形尺寸 |
|
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |
|
40 |
220 |
320 |
125 |
|
50 |
250 |
320 |
125 |
|
65 |
280 |
325 |
130 |
|
80 |
310 |
385 |
160 |
|
100 |
350 |
385 |
170 |
|
125 |
400 |
430 |
200 |
|
150 |
450 |
430 |
210 |
|
200 |
500 |
560 |
240 |
|
250 |
650 |
690 |
290 |
|
300 |
800 |
800 |
335 |
|
350 |
850 |
880 |
375 |
|
400 |
900 |
980 |
405 |
|
450 |
900 |
1100 |
455 |
|
500 |
950 |
1130 |
465 |
安裝說明
①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
聲明：【Y42X可調式減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Y42X可調式減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
