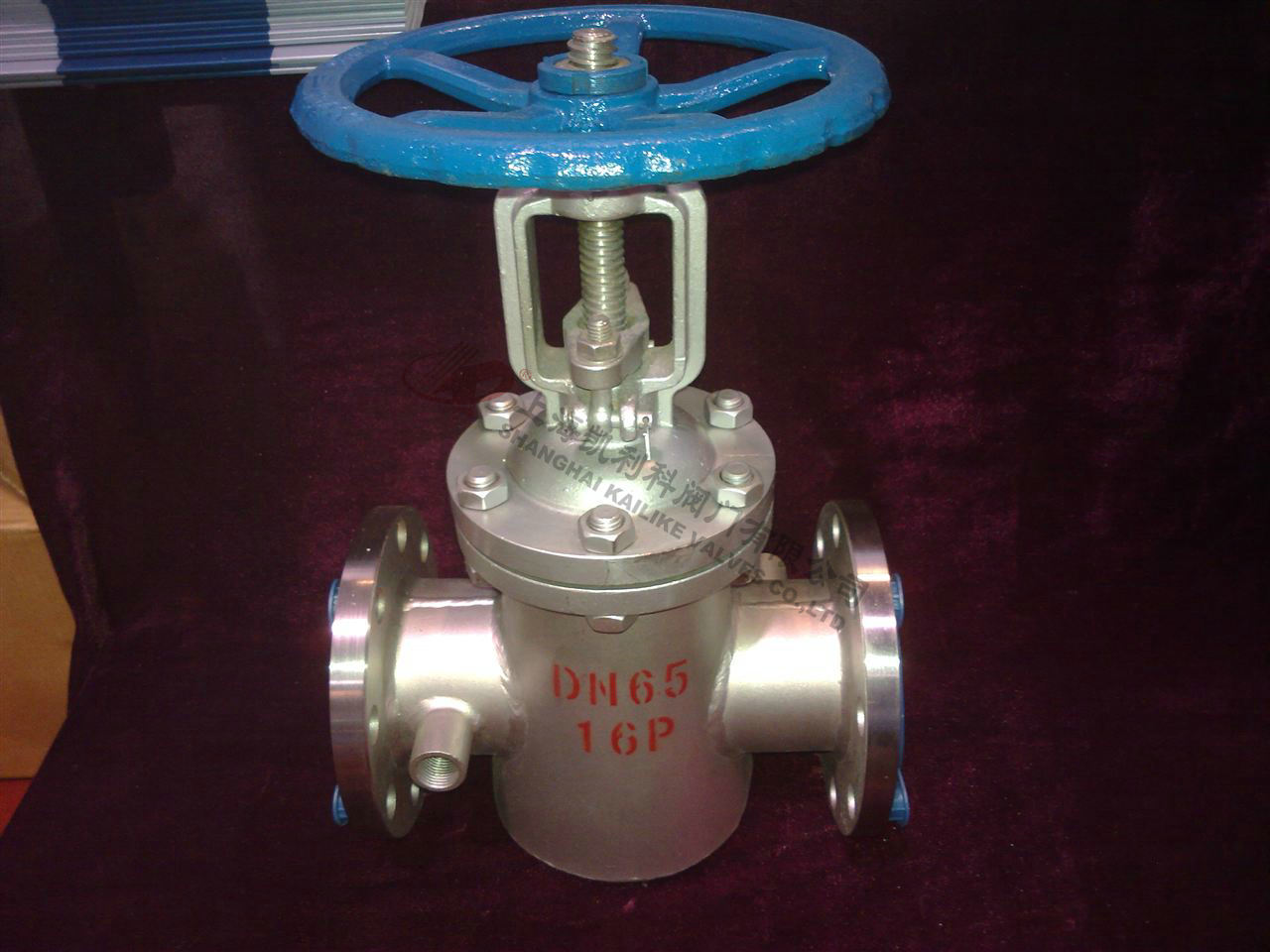

BZ41H保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，適用于公稱壓力PN1.6~6.4MPa（國標）150LB~300LB-600LB（美標）工作溫度-29~425℃（碳鋼）、-40~500℃（不銹鋼）的管路上作啟閉用。該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
| 產品名稱： | 保溫閘閥 | 產品型號： | BZ41H |
| 公稱通徑： | DN40～DN300 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～6.4Mpa/150LB-300LB-600LB | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 鍛鋼、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、導熱油、濾清、易結晶物 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計制造 | 結構長度 | 連接法蘭 | 壓力溫度等級 | 試驗與檢驗 |
|
GB12234 -89 API600 |
GB12221-89 |
ANSI B16.5 GB9112～9131 JB/T74～90 JB/T79-94 SH3006 HG20615～20635 |
GB9131 ANSI B16.34 |
JB/T 9092 GB13927 API598 |
| 型號 | 公稱壓力 | 試驗壓力(MPa) | 工作溫度℃ | 適用介質 | ||
| 強度(水)(MPa) | 密封(水)(MPa) | 低壓密封(空氣)(MPa) | ||||
|
BZ41H-16C BZ41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、堿、濾清類 |
|
BZ41H-25C BZ41W-25P(R) |
2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、堿、濾清類 |
|
BZ41H-40C BZ41W-40P(R) |
4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、堿、濾清類 |
|
BZ41H-64C BZ41W-64P(R) |
6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、堿、濾清類 |
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
| 填料 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨Graphite |
| 墊片 |
石墨+304 Graphite+304 |
石墨+304 Graphite+304 |
石墨+304 Graphite+304 |
石墨+304 Graphite+304 |
石墨+304 Graphite+304 |
| 壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
| 型號 | 壓力 |
公稱通徑 DN |

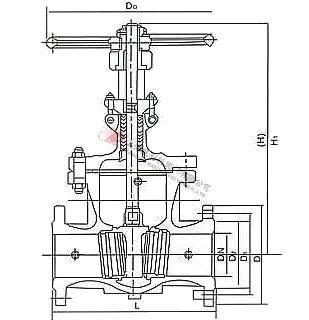

尺寸（mm） | |||||||
| L | D | D1 | D2 | b | z-d | H | D0 | |||
|
BZ41H-16C BZ41W-16P BZ41W-16R |
1.6 | 40 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 310 | 200 |
| 50 | 250 | 180 | 145 | 120 | 18-3 | 4-18 | 358 | 240 | ||
| 65 | 265 | 195 | 160 | 135 | 20-3 | 8-18 | 373 | 240 | ||
| 80 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 435 | 280 | ||
| 100 | 300 | 245 | 210 | 185 | 22-3 | 8-18 | 500 | 300 | ||
| 125 | 325 | 280 | 240 | 210 | 24-3 | 8-23 | 614 | 320 | ||
| 150 | 350 | 335 | 295 | 265 | 26-3 | 12-23 | 674 | 360 | ||
| 200 | 400 | 405 | 355 | 320 | 30-3 | 12-25 | 818 | 400 | ||
| 250 | 450 | 460 | 410 | 375 | 30-4 | 12-25 | 969 | 450 | ||
| 300 | 500 | 520 | 470 | 435 | 34-4 | 16-25 | 1145 | 560 | ||
|
BZ41H-25C BZ41W-25P BZ41W-25R |
2.5 | 40 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
| 50 | 250 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | 240 | ||
| 65 | 265 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | 280 | ||
| 80 | 280 | 230 | 190 | 160 | 24-3 | 8-18 | 500 | 300 | ||
| 100 | 300 | 270 | 220 | 188 | 28-3 | 8-15 | 614 | 320 | ||
| 125 | 325 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | 360 | ||
| 150 | 350 | 360 | 310 | 278 | 34-3 | 12-25 | 818 | 400 | ||
| 200 | 400 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 | ||
| 250 | 450 | 485 | 430 | 390 | 40-4 | 12-30 | 1145 | 560 | ||
| 300 | 500 | 550 | 490 | 448 | 40-4 | 16-34 | 1145 | 640 | ||
聲明：【BZ41H保溫閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BZ41H保溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
