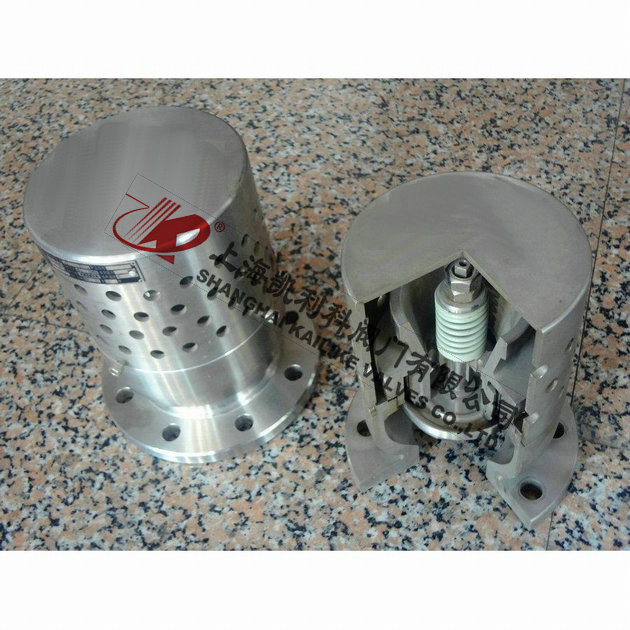

TFA72W負壓安全閥
TFA72W負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，TFA72W-10P/R真空負壓安全閥自動關閉，從而保護設備及系統。
|
產品名稱： |
負壓安全閥 |
產品型號： |
TFA72W |
|
公稱通徑： |
DN150～DN250 |
結構形式： |
彈簧式 |
|
公稱壓力： |
負壓0.1MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-15ºC～+200ºC |
驅動方式： |
彈簧自動起跳 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽、液體、氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
TFA72W負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，TFA72W-10P/R真空負壓安全閥自動關閉，從而保護設備及系統。上海凱利科生產的這一產品一般安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，真空負壓安全閥將自動開啟保護設備不受損壞。廣泛用于城建、化工、冶金、石油、制藥、食品、飲料、環保。
性能規范
|
工作溫度 Working temperature |
≤200℃ |
|
適用介質 Suitable medium |
TFA72W-10P適用于硝酸類介質 Nitric acid etc.medium |
|
TFA72W-10R適用于醋酸類介質 Acetic acid etc.medium |
零件材料
|
NO. |
零件名稱 Name of part |
TFA72W-P 材料 Materials |
TFA72W-R 材料 Materials |
|
1 |
閥體 Body |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
閥座 Nozzle |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
調節閥 Adjusting ring |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥蓋 Bonnet |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
閥桿 Stem |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧 Spring |
50CrVA |
50CrVA 包覆氟塑料 Coated Teflon |
外形結構圖
主要外形尺寸
公稱通徑DN(mm)
Nominal diameter |
尺寸Dimension(mm) |
|
D |
D1 |
D2 |
Z-Фd |
b |
f1 |
H |
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
聲明：【TFA72W負壓安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的TFA72W負壓安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
